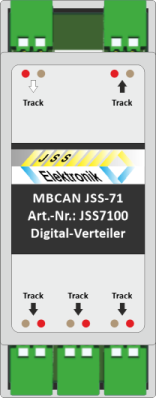

JSS-71
Digital-Verteiler für bis zu 4 Decoder‑ und oder Gleisanschlüsse

Das JSS-71 Modul dient als kompakter Digitalverteiler und stellt bis zu vier Ausgänge zur Verfügung, die speziell für den Anschluss geeigneter Digital‑Decoder sowie eines Gleisanschlusses ausgelegt sind. Es ermöglicht eine saubere, strukturierte Verteilung digitaler Versorgungssignale innerhalb der Modellbahnanlage und sorgt für eine übersichtliche Verdrahtung in modularen Steuerumgebungen.

Eigenschaften

Vier Digitalausgänge
Ideal zur Versorgung von Digital‑Decodern, Funktionsmodulen oder einzelnen Gleisabschnitten.

Optimiert für Digitalbetrieb
Die Ausgänge sind für typische Digitalspannungen ausgelegt und gewährleisten eine stabile Signalverteilung ohne zusätzliche Verstärkungskomponenten.

Saubere und sichere Verdrahtung
Durch die klare Trennung der Ausgänge lassen sich Verbraucher strukturiert anschließen und Störungen im Digitalbetrieb reduzieren.

Kompakte Bauform
Perfekt geeignet für den Einbau in Schaltschränke, Modulkästen oder zentrale Verteilerpunkte.

Typische Einsatzbereiche

- Verteilung der Digitalspannung an mehrere Decoder

- Versorgung kleinerer Gleisabschnitte oder Funktionsmodule

- Strukturierte Verkabelung in modularen Anlagen

- Erweiterung bestehender Digital‑Infrastruktur

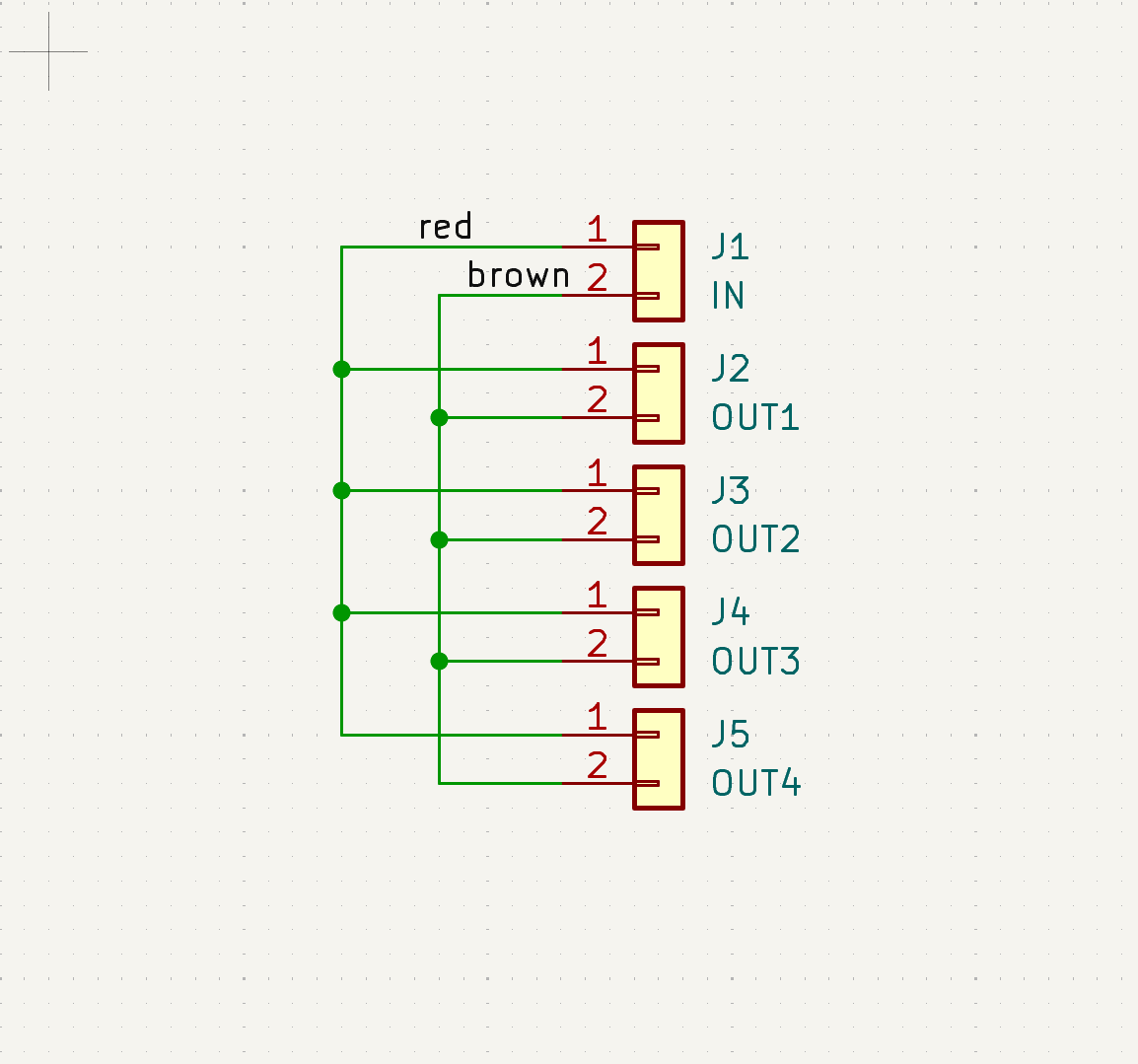

Schaltbild

Das in der Abbildung gezeigte Schaltbild zeigt den grundsätzlichen Aufbau des Digitalstrom-Verteilermoduls mit bis zu 4 Ausgängen.

Es veranschaulicht die interne Verdrahtung, die Anschlussmöglichkeiten für Gleis- und Digitaldecoder. Die Darstellung dient als Grundlage für die Inbetriebnahme, Wartung und Erweiterung des Systems.

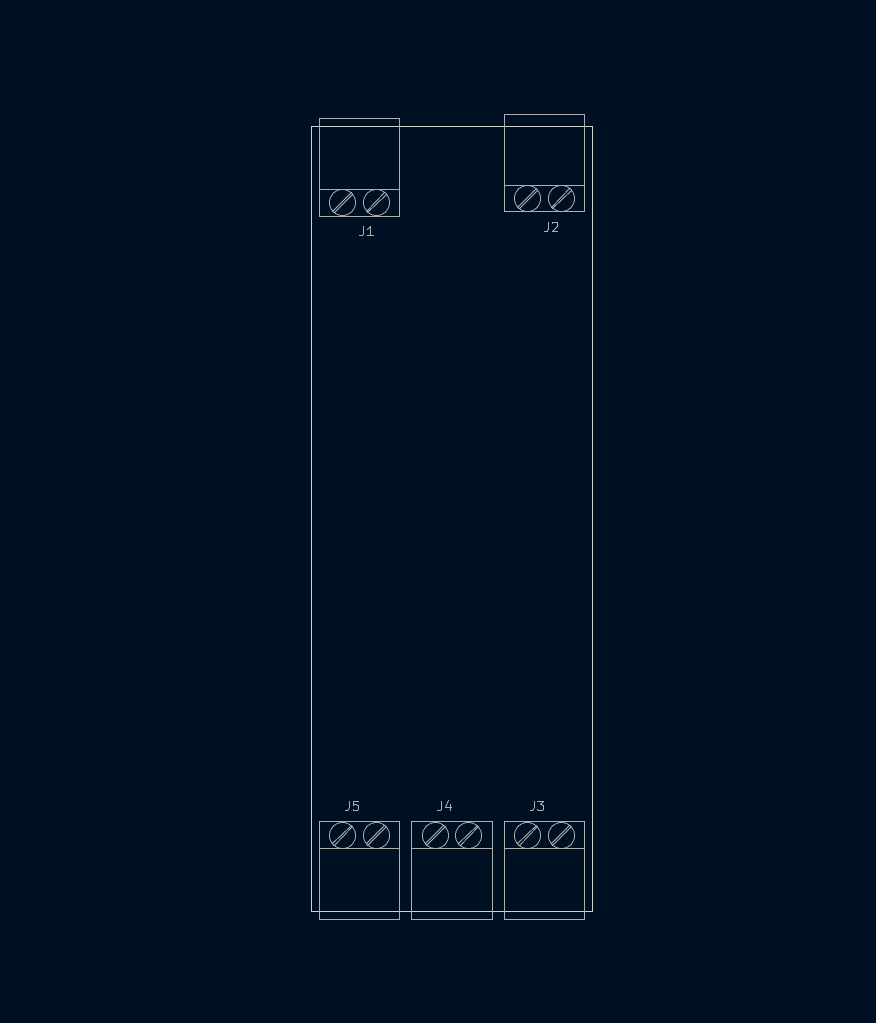

Bestückung

Die Bestückung erfolgt wie üblich von den Bauteilen mit der geringsten Bauhöhe (z. B. Widerstände, Dioden) bis hin zu den höchsten Komponenten (z. B. Steckverbinder, Kondensatoren, Relais). Dieses Vorgehen erleichtert das Handling während des Lötvorgangs und sorgt für eine saubere, mechanisch stabile Baugruppe.

Bitte beachten Sie folgende Empfehlungen:

• Reihenfolge beachten: Beginnen Sie mit flachen Bauteilen wie Widerständen, kleinen SMD-Komponenten oder Dioden. Danach folgen mittelhohe Bauteile wie ICs, Transistoren und kleinere Kondensatoren. Abschließend werden hohe Bauteile wie Steckerleisten, Schraubklemmen oder Relais eingesetzt.


• Lagekontrolle: Achten Sie auf die korrekte Orientierung polaritätsabhängiger Bauteile (z. B. Elektrolytkondensatoren, Dioden, ICs). Ein falscher Einbau kann zu Fehlfunktionen oder Schäden führen.


• Sicherheitsrelevante Komponenten: Sicherungen, Schutzdioden und andere sicherheitsrelevante Bauteile sollten besonders sorgfältig eingesetzt und geprüft werden.


• Lötqualität: Verwenden Sie geeignetes Lötzinn und achten Sie auf saubere, glänzende Lötstellen. Kalte oder übermäßige Lötstellen können zu Kontaktproblemen führen.


• Funktionsprüfung: Nach der Bestückung empfiehlt sich eine Sichtprüfung sowie ein Funktionstest der Baugruppe – idealerweise mit einem Prüfadapter oder Multimeter.

Bauteileliste

Die für die Bestückung benötigten Bauteile sind in nachfolgender Tabelle aufgelistet. Ergänzt sind außerdem ein möglicher Lieferant sowie die zugehörige Bestellnummer. Der Lieferant ist nur ein Vorschlag und ist nicht bindend.

Das Gehäuse ist optional. Die Platine ist allerdings exakt auf das in der Tabelle stehende Gehäuse abgestimmt.

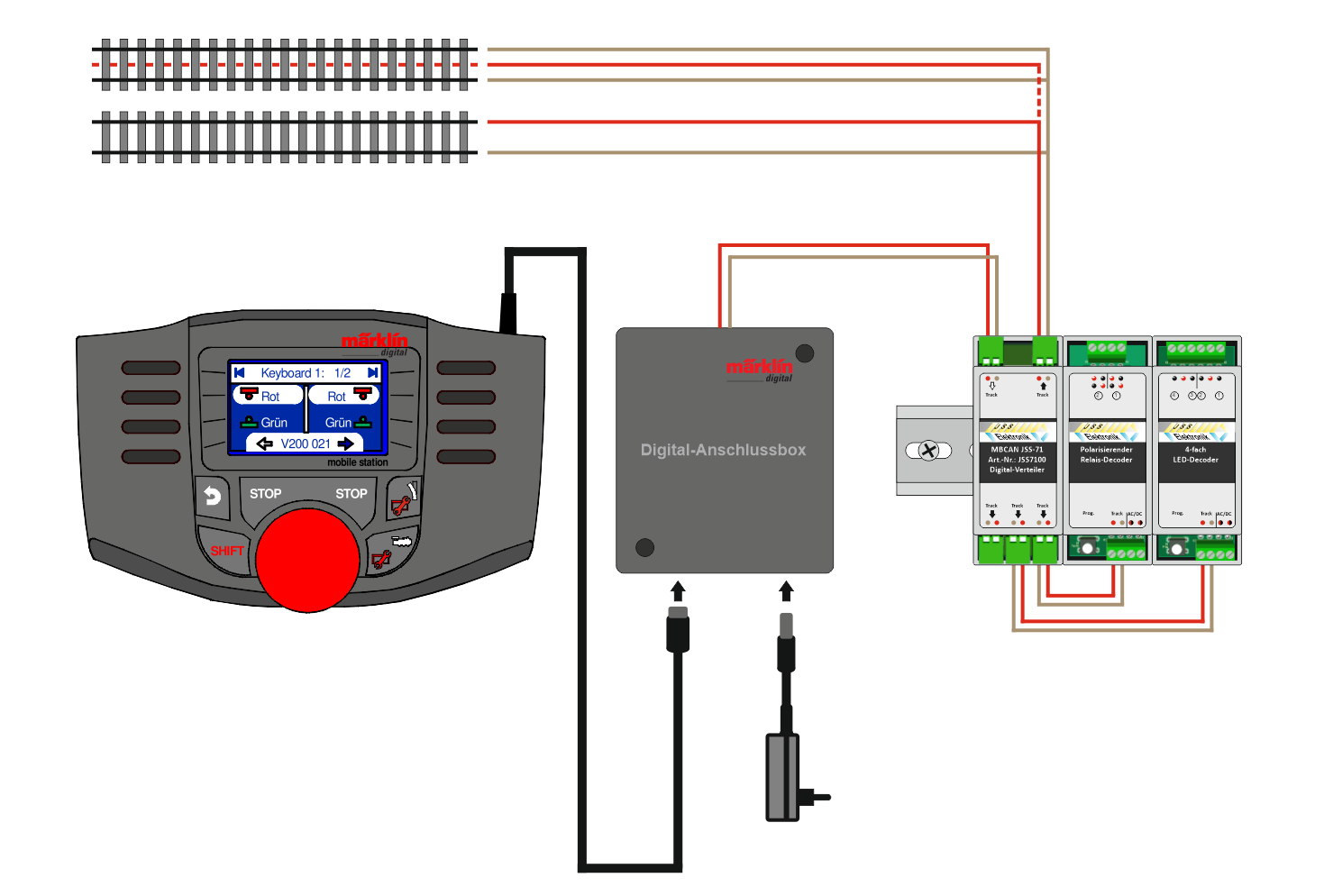

Anschlussbeispiel

Das in der Abbildung gezeigte Anschlussbeispiel zeigt das Modul im Betrieb mit einer angeschlossenen Digitalbox und Decoder. Die Verdrahtung erfolgt gemäß den technischen Vorgaben.

Bitte beachten Sie:

• Die Verdrahtung muss mechanisch stabil und kurzschlussfest ausgeführt sein.


• Achten Sie auf ausreichende Klemmkraft und Zugentlastung der angeschlossenen Leitungen.

Inbetriebnahme

Bitte führen die Inbetriebnahme des Moduls sorgfältig und in der folgenden Reihenfolge durch, um einen sicheren und zuverlässigen Betrieb zu gewährleisten:

1. Vorbereitung

• Stellen Sie sicher, dass das Modul spannungsfrei ist.
• Prüfen Sie alle Anschlüsse auf sichtbare Schäden oder lose Verbindungen.
• Lesen Sie die technische Dokumentation vollständig durch, insbesondere die Angaben zu Stromstärken und Sicherungen.

2. Montage

• Befestigen Sie das Modul auf einer geeigneten Hutschiene.
• Achten Sie auf ausreichende Belüftung und Zugänglichkeit für spätere Wartung.

3. Spannungsversorgung aktivieren

• Schalten Sie die Stromversorgung ein.
• Überprüfen Sie die Funktion aller angeschlossenen Verbraucher.
• Achten Sie auf ungewöhnliche Geräusche, Gerüche oder Temperaturentwicklungen – diese können auf Fehlanschlüsse oder Überlastung hinweisen.

4. Funktionskontrolle

• Testen Sie die Ausgänge einzeln, um die korrekte Stromverteilung sicherzustellen.
• Dokumentieren Sie ggf. die angeschlossenen Geräte und deren Stromaufnahme zur späteren Referenz.

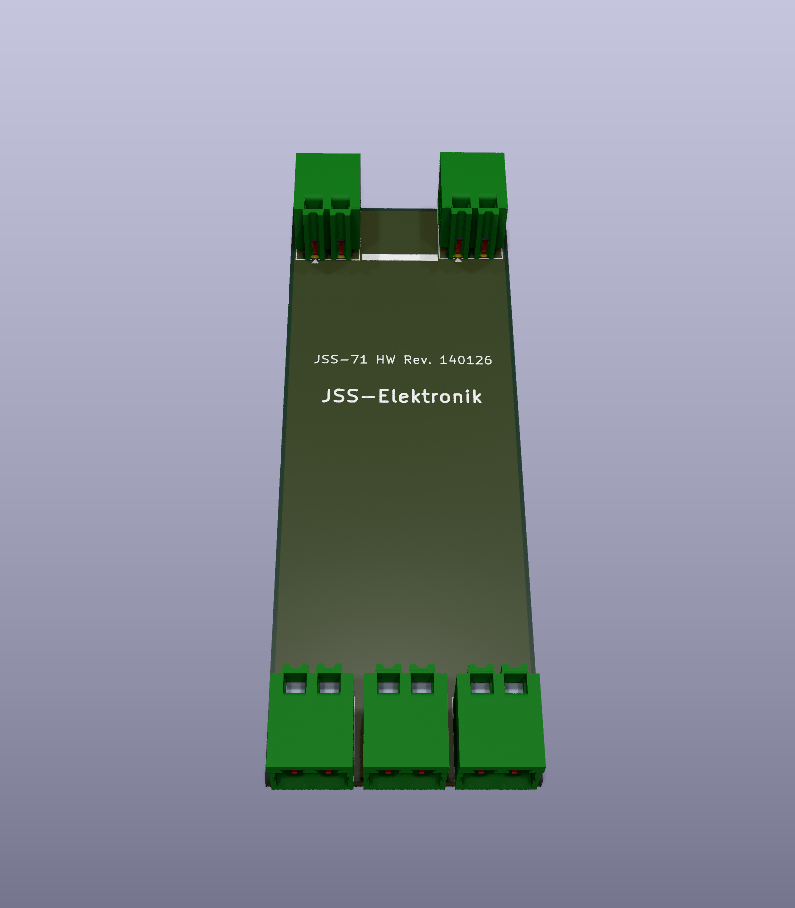

Modulbilder

Simuliertes Bild aus KiCad.
