Wechselplatine
W11

Dieses Projekt zur digitalen Steuerung und Gestaltung einer Modelleisenbahnanlage wurde mit größtmöglicher Sorgfalt dokumentiert und getestet. Es richtet sich an technisch interessierte Anwender, die eigene Erweiterungen oder Anpassungen vornehmen möchten.

Bitte lesen Sie die gesamte Projektbeschreibung und die zugehörigen Hinweise aufmerksam durch, bevor Sie mit der Umsetzung beginnen. Achten Sie insbesondere auf sicherheitsrelevante Aspekte bei elektrischen Komponenten, Verkabelung und Softwareeinsatz.

Die Inhalte dieses Projekts dienen als Inspiration und Grundlage für eigene Anwendungen im Bereich Modellbau, insbesondere Spur Z. Änderungen, Erweiterungen oder Weitergaben sind ausdrücklich erlaubt – bitte geben Sie dabei auch die zugehörige Dokumentation weiter, damit andere Nutzer von den Informationen profitieren können.

Für Schäden, die durch unsachgemäße Anwendung entstehen, wird keine Haftung übernommen. Die Nutzung erfolgt auf eigene Verantwortung.

1. Bestimmungsgemäßer Gebrauch

ACHTUNG: Nur für erfahrene Elektronikbastler geeignet. KEIN Kinderspielzeug!

Bei Arbeiten an oder mit der aus dieser Dokumentation erstellten Leiterplatte beachten Sie bitte:

Der Betrieb ist nur an Spannungen kleiner 12 V erlaubt. Verwenden Sie ausschließlich geprüfte und zugelassene Steckernetzteile
Zusammenbau oder Instandsetzungen/Änderungen an der Leiterplatte sind immer im spannungsfreien Zustand durchzuführen
Betreiben Sie das Gerät nur in trockenen Räumen. Beim Einsatz im Freien sollten Sie entsprechende Maßnahmen zum Schutz gegen Feuchtigkeit ergreifen
Die zulässigen Ströme an den Schaltausgängen sind einzuhalten. Details finden Sie im jeweiligen Kapitel zur Funktion
Dieses Produkt ist nicht für die Nutzung durch Kinder unter 14 Jahren geeignet. Die Anforderungen an Kinderspielzeug werden NICHT erfüllt

Bitte beachten Sie außerdem das Kapitel „Allgemeine Hinweise zum Projekt“ bevor Sie mit dem Nachbau oder der Anwendung der Informationen für eigene Entwicklungen beginnen.

2. Funktion

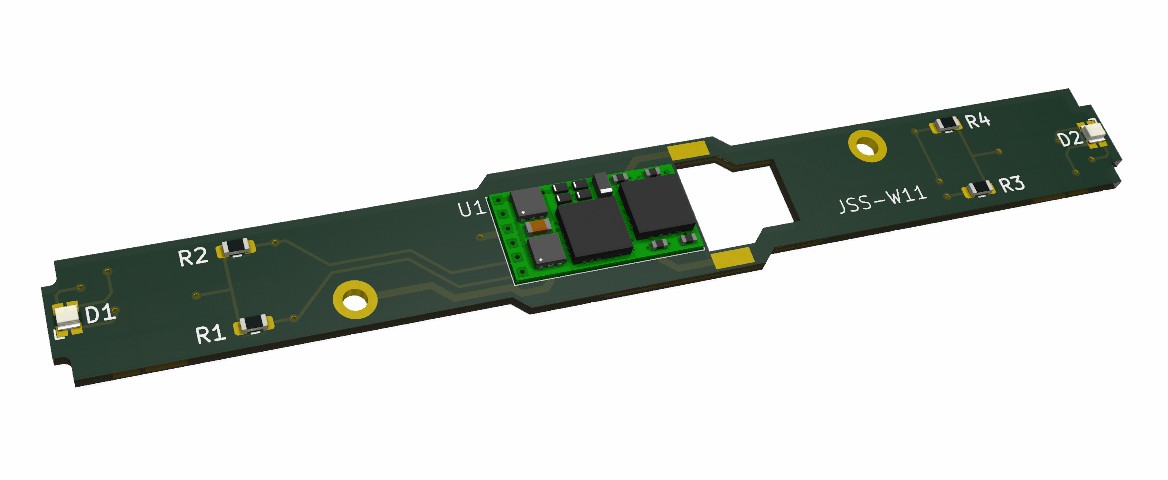

Abb.2-1

Die Wechselplatine, wie in Abb. 2-1 dargestellt, dient als modularer Adapter zwischen der originalen Analogplatine einer Spur Z Lokomotive und einem modernen Digitaldecoder. Sie ermöglicht einen einfachen und sicheren Umbau auf digitalen Betrieb, ohne irreversible Änderungen am Lokgehäuse oder Fahrwerk vorzunehmen.

! Hinweis: Der Digitaldecoder muss über einen Reflow-Ofen auf die Wechselplatine aufgebracht werden, um eine zuverlässige Lötverbindung sicherzustellen.

Hauptfunktionen im Überblick

Decoderaufnahme: Die Wechselplatine ist speziell für den Einsatz eines DH05C-0 Decoders der Firma Döhler & Haas konzipiert. Der Decoder wird direkt auf die Platine aufgesetzt und über präzise Lötpads verbunden. Die Platine stellt alle notwendigen Anschlüsse für Stromversorgung, Motorsteuerung und Lichtausgänge bereit und ermöglicht eine saubere, wartungsfreundliche Integration des Decoders in die Spur Z Lokomotive.

Stromversorgung und Motoranbindung: Die Platine leitet die Gleisspannung zuverlässig an den Decoder weiter und stellt saubere Anschlüsse für den Motor bereit.

Lichtanschlüsse: Front- und Rücklicht lassen sich über die Platine direkt mit dem Decoder verbinden. Je nach Ausführung sind auch LED-Vorwiderstände oder Dimmfunktionen integriert.

Platzoptimierung für Spur Z: Aufgrund der extrem kompakten Bauweise der Spur Z Lokomotiven ist die Platine besonders flach und passgenau konstruiert. Sie berücksichtigt vorhandene Befestigungspunkte und Aussparungen im Lokgehäuse.

Wartungsfreundlichkeit: Die modulare Bauweise erlaubt den Decoderwechsel ohne Löten am Lokfahrwerk. Alle relevanten Anschlüsse sind eindeutig beschriftet und dokumentiert.

3. Schaltbild

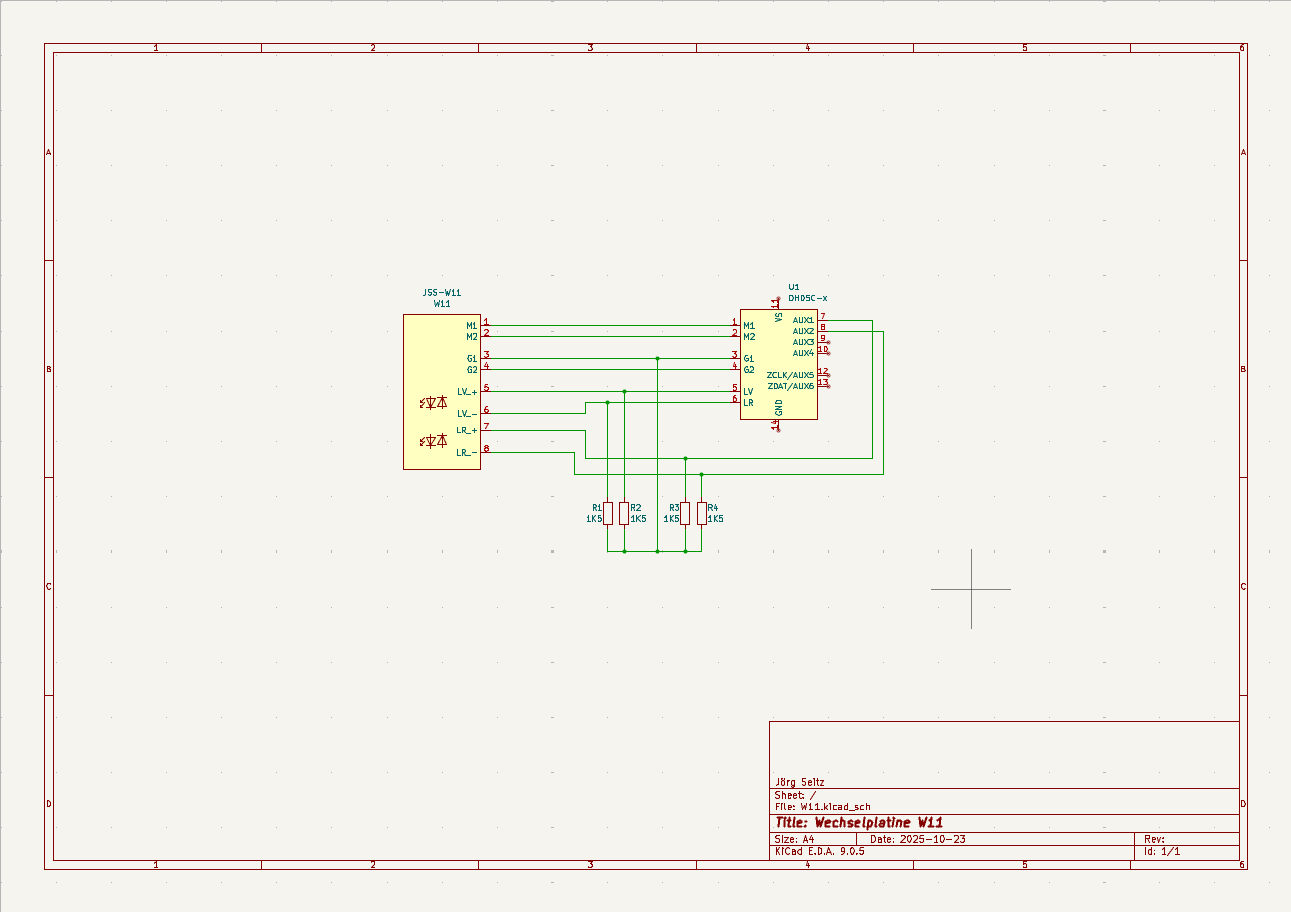

Abb.3-1

Das in Abbildung 3-1 gezeigte Schaltbild zeigt den grundsätzlichen Aufbau der Wechselplatine für einen Digitaldecoder und Duo-LED für die Stirnbeleuchtung.

Es veranschaulicht die interne Verdrahtung. Die Darstellung dient als Grundlage für die Inbetriebnahme, Wartung und Erweiterung des Systems.

4. Bestückung

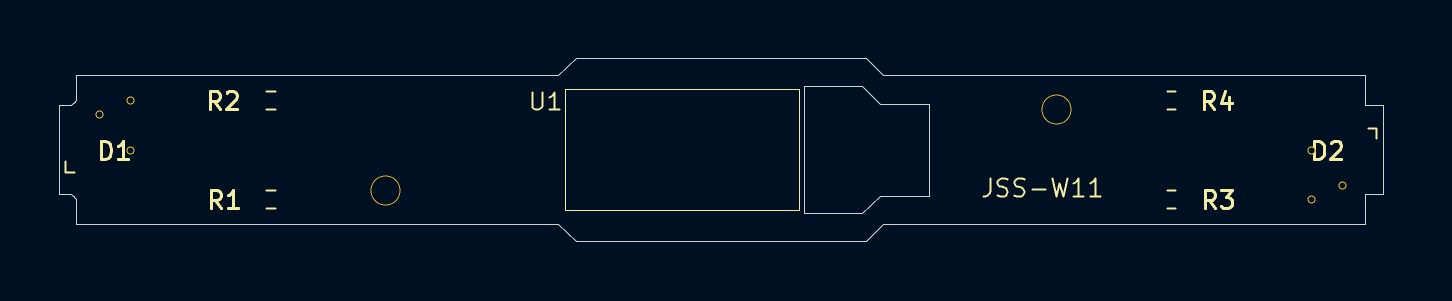

Abb.4-1

Die Bestückung erfolgt wie üblich von den Bauteilen mit der geringsten Bauhöhe (z. B. Widerstände, Dioden) bis hin zu den höchsten Komponenten (z. B. Steckverbinder, Kondensatoren, Relais). Dieses Vorgehen erleichtert das Handling während des Lötvorgangs und sorgt für eine saubere, mechanisch stabile Baugruppe.

Bitte beachten Sie folgende Empfehlungen:

Reihenfolge beachten: Beginnen Sie mit flachen Bauteilen wie Widerständen, kleinen SMD-Komponenten oder Dioden. Danach folgen mittelhohe Bauteile wie ICs, Transistoren und kleinere Kondensatoren. Abschließend werden hohe Bauteile wie Steckerleisten, Schraubklemmen oder Relais eingesetzt.

Lagekontrolle: Achten Sie auf die korrekte Orientierung polaritätsabhängiger Bauteile (z. B. Elektrolytkondensatoren, Dioden, ICs). Ein falscher Einbau kann zu Fehlfunktionen oder Schäden führen.

Sicherheitsrelevante Komponenten: Sicherungen, Schutzdioden und andere sicherheitsrelevante Bauteile sollten besonders sorgfältig eingesetzt und geprüft werden.

Lötqualität: Verwenden Sie geeignetes Lötzinn und achten Sie auf saubere, glänzende Lötstellen. Kalte oder übermäßige Lötstellen können zu Kontaktproblemen führen.

Funktionsprüfung: Nach der Bestückung empfiehlt sich eine Sichtprüfung sowie ein Funktionstest der Baugruppe – idealerweise mit einem Prüfadapter oder Multimeter.

5. Bauteileliste

Die für die Bestückung benötigten Bauteile sind in nachfolgender Tabelle aufgelistet. Ergänzt sind außerdem ein möglicher Lieferant sowie die zugehörige Bestellnummer. Der Lieferant ist nur ein Vorschlag und ist nicht bindend.

Bezeichnung	Referenz	Wert	Lieferant	Bestell-Nr.:	Anzahl
Digitaldecoder	U1	DH05C	Döhler & Haas	DH05C-0	1
Wiederstand	R1-R4	2K2, 100mW, 0603	Reichelt	SMD-0603 2,2K	2
DUO-LED	D1, D2	0605 Warm Weiß	Leds an More	1016212	2
Platine	PL1	10,4x 75mm		W11	1
